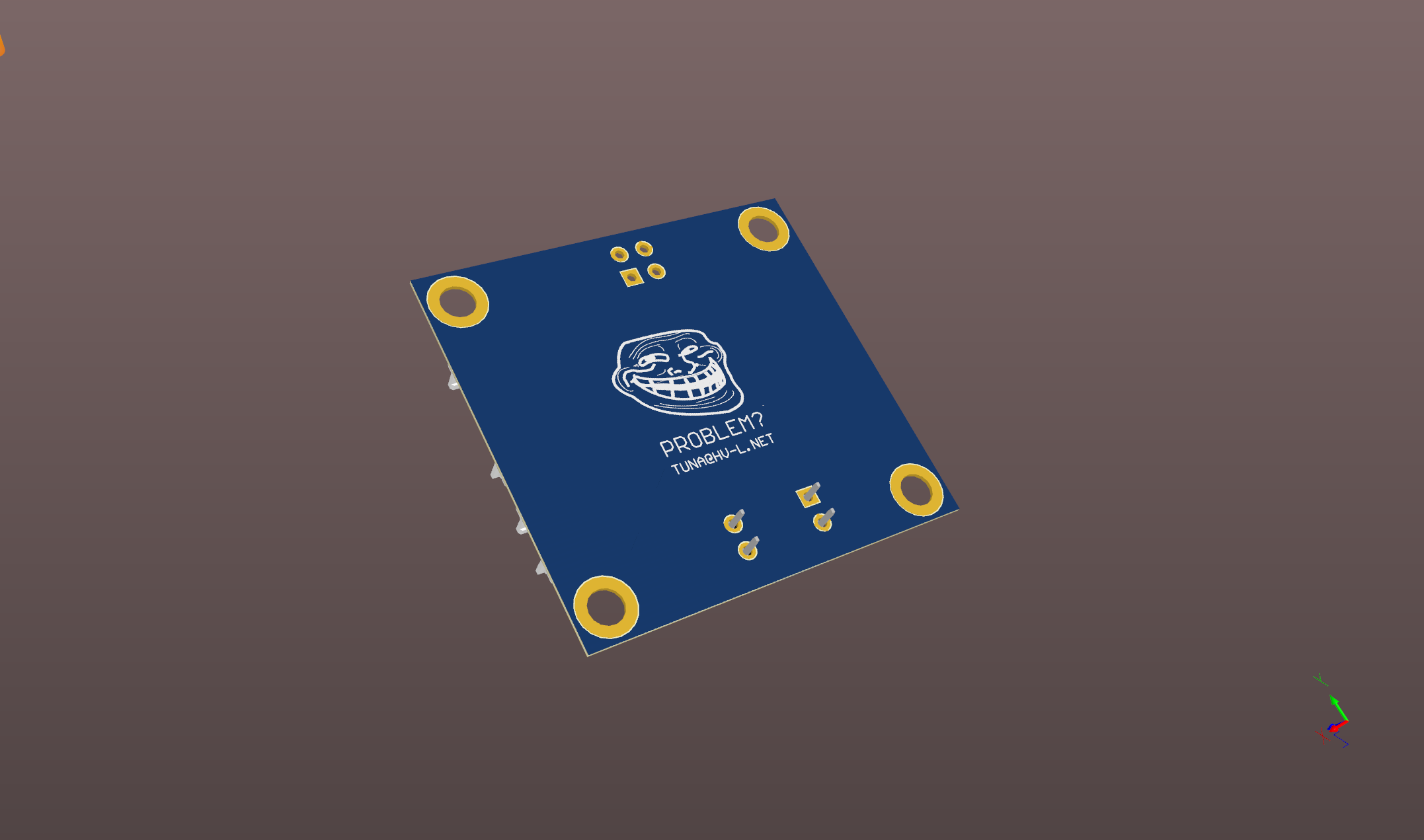

필요해서 만든 MCU UART to RS485/RS422 통신절연 모듈. 입출력 최대 2.75kV (1min)까지 전기적으로 분리시켜주기 때문에 PLC, 전력 측정 등의 장비간 노이즈를 최소화하고 안정적인 동작을 가능하게한다.

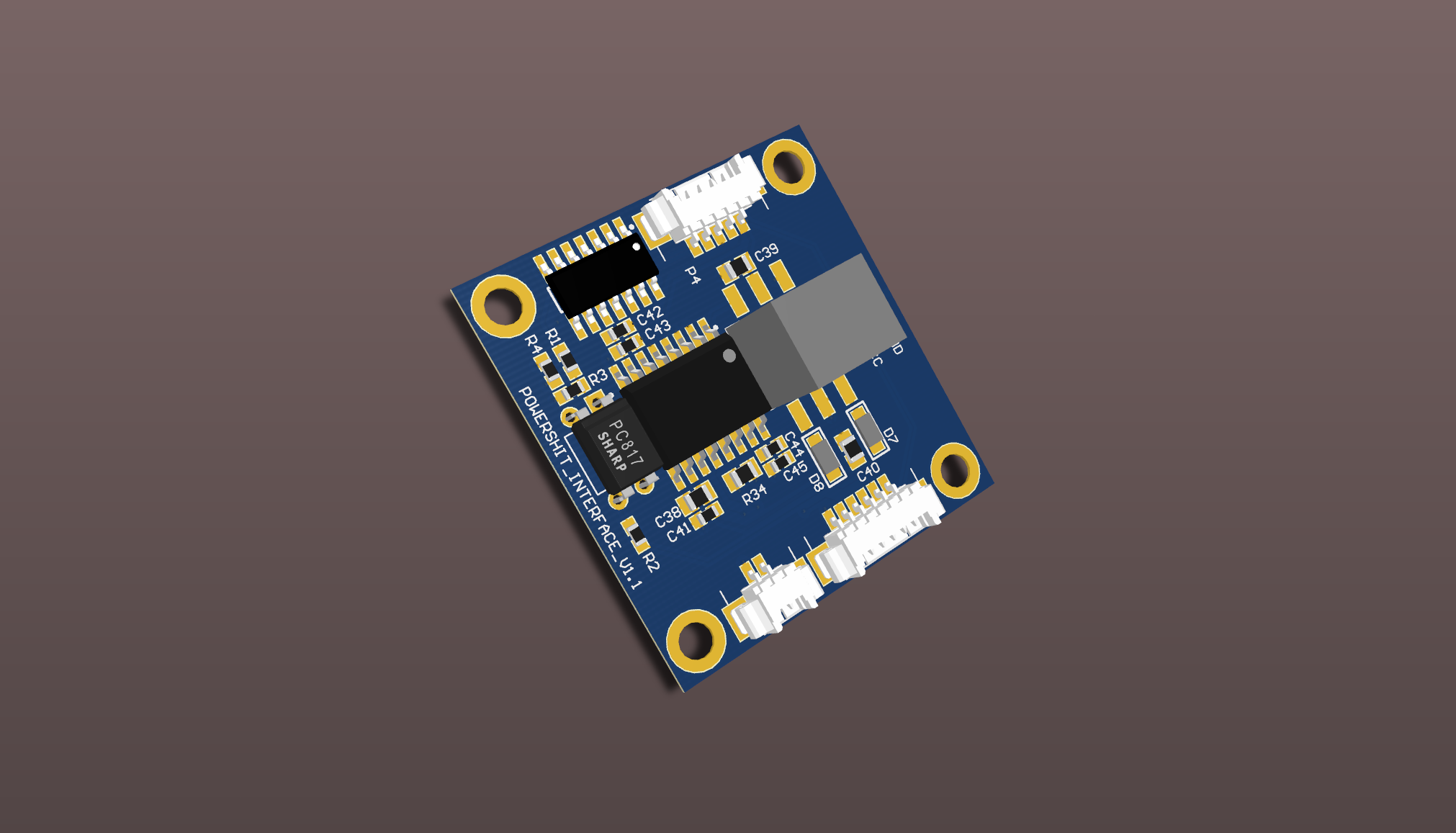

우리의 위대한 Maxim Integrated 社 의 MAX14855 칩을 사용했고, 칩 내부에 절연 트랜스포머 드라이버 및 LDO회로 등.. 칩에 필요한 기능이 다 들어있어서 개발자 입장에서는 되게 편리하고 시간도 절약된다.

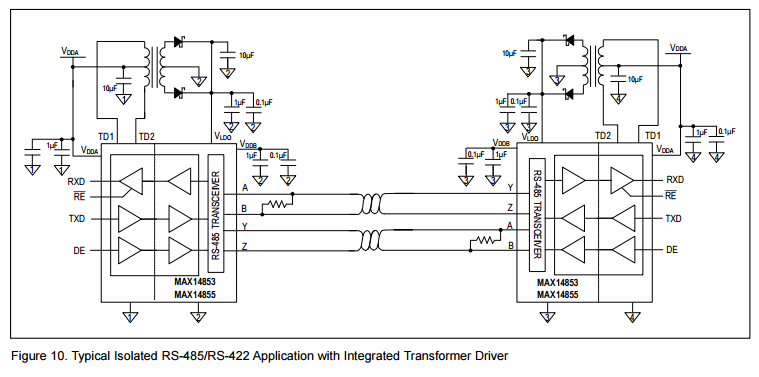

위 사진은 RS485 통신 사용시 회로 구성의 예.

참고로 정신건강을 위해 RS485 통신 입출력에 TVS 다이오드 달아주자. 노이즈가 타고 들어가 펑☆펑★ 터지는걸 방지한다.








RS422/RS485 통신을 절연하는데 PROBLEM? 사용하세요 ! MAX14855 !

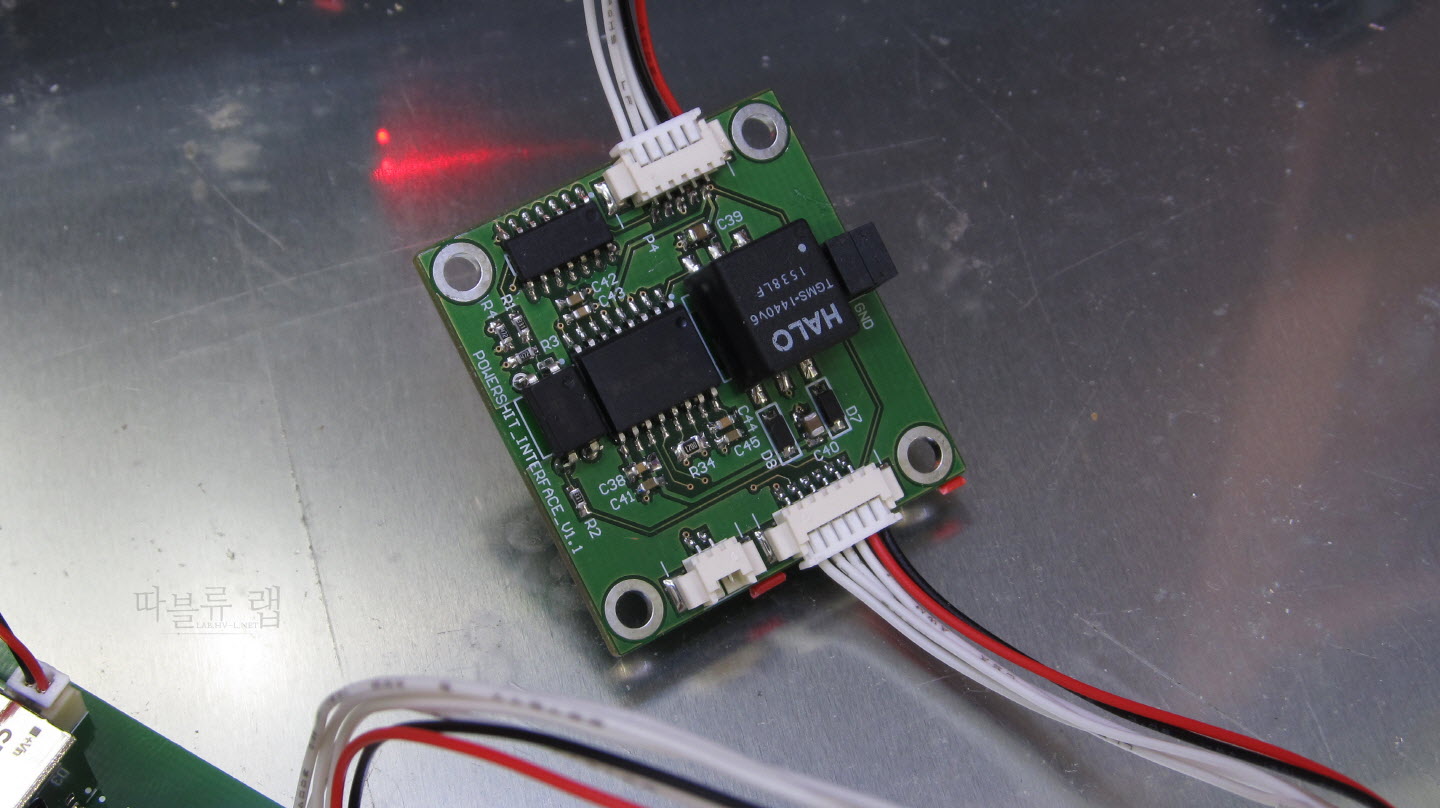

작년부터 이 칩을 현장의 전력모니터링 장비에 설치해서 현재까지 열심히 혹사시키고 있는데 아무 문제없이 잘 작동 중이다..








참고





  • 참고로 데이터시트를 보면 MAX14853/14855 두종류 모델이 있는데 각각 최대 커뮤니케이션 속도가 500kbps/25Mbps 임.
